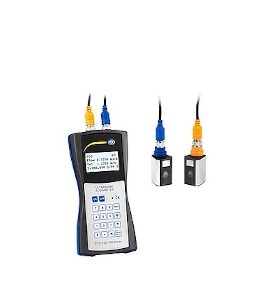

Máy đo lưu lượng chất lỏng bằng siêu âm PCE TDS 100HSH (15〜720mm)

1. Giới thiệu tổng quan sản phẩm máy đo lưu lượng PCE TDS 100HSH

Máy đo lưu lượng chất lỏng bằng siêu âm PCE TDS 100HSH (15〜720mm) là thiết bị đo cầm tay kỹ thuật số cao cấp sử dụng phương pháp đo siêu âm kẹp ngoài (clamp-on). Nhờ tích hợp cả hai bộ cảm biến M1 và S1, model TDS 100HSH cho phép đo lường hiệu quả trên dải đường ống rất rộng từ kích thước nhỏ đến lớn mà không cần cắt ống hay ngắt dòng chảy. Sản phẩm mang thương hiệu uy tín PCE, tiêu chuẩn chế tạo từ Đức và đi kèm chế độ bảo hành 12 Tháng.

2. Đặc điểm nổi bật của thiết bị

• Khả năng tương thích với hầu hết các chất lỏng đồng nhất, bao gồm chất lỏng vệ sinh, ăn mòn và mài mòn.

• Dải đo vận tốc rộng từ -32 ... 32 m/s với độ phân giải siêu cao 0.0001 m/s, độ tuyến tính 0.5% và độ lặp lại 0.2%.

• Hệ thống hiển thị trực quan qua màn hình 4 x 16 LCD, hỗ trợ 7 chữ số cho lưu lượng ròng, lưu lượng dương và âm cùng đa dạng đơn vị đo (mét, feet, mét khối, lít, gallon, thùng dầu...).

• Thời gian phản hồi nhanh chóng từ 0 ... 999 giây (có thể cấu hình tự do).

• Thiết kế cầm tay nhỏ gọn, vỏ nhựa ABS bền bỉ với kích thước thiết bị: 100 x 66 x 20 mm và trọng lượng chỉ 514 g (đã bao gồm pin).

3. Thông số kỹ thuật cốt lõi

Các thông số kỹ thuật chi tiết của thiết bị bao gồm:

• Hãng sản xuất: PCE

• Model: TDS 100HSH

• Bảo hành: 12 Tháng

• Xuất xứ: Đức

• Dải đo vận tốc: -32 ... 32 m/s (-105 ... 105 ft/s)

• Độ phân giải: 0.0001 m/s (0.00033 ft/s)

• Cấp chính xác: DN ≥ 50 mm: ±1.5% | DN < 50 mm: ±3.5% giá trị đo được

• Độ tuyến tính: 0.5%

• Độ lặp lại: 0.2%

• Thời gian phản hồi: 0 ... 999 giây (cấu hình tự do)

• Đường kính ống hỗ trợ: DN 15 ... 700, 20 ... 720 mm (xấp xỉ 3/4" ... 28")

• Phương tiện đo: Hầu hết các chất lỏng đồng nhất, chất lỏng vệ sinh, ăn mòn, mài mòn

• Loại cảm biến (Đầu đo): Loại M1 và S1 (kèm 4 cáp kết nối dài khoảng 5 m / 16.4 ft mỗi cáp)

• Màn hình hiển thị: 4 x 16 LCD (7 chữ số cho lưu lượng)

• Giao diện truyền dữ liệu: RS-232C

• Bộ nhớ lưu trữ: Lưu trữ tới 2,000 giá trị

• Nguồn điện: 3 x pin sạc AAA Ni-MH (tuổi thọ xấp xỉ 10 giờ sử dụng liên tục khi sạc đầy)

• Bộ sạc pin: 100 ... 240V / AC

• Vật liệu vỏ: Nhựa ABS

• Nhiệt độ hoạt động: 0 ... 70 ºC (32 ... 158 ºF)

• Kích thước máy: 100 x 66 x 20 mm / 3.93 x 2.60 x 0.79 in

• Trọng lượng: 514 g / 1.14 lb (có pin)

4. Ứng dụng thực tế trong công nghiệp và hạ tầng

• Đo đạc và kiểm tra lưu lượng nước sạch, nước thải, hóa chất, dầu và các dung dịch công nghiệp trong các nhà máy sản xuất.

• Hỗ trợ công tác kiểm toán năng lượng, kiểm tra hiệu suất hệ thống HVAC, lò hơi và hệ thống cấp thoát nước tòa nhà.

• Thử nghiệm dòng chảy trên các đường ống có kích thước thay đổi linh hoạt nhờ bộ cảm biến kép M1 và S1 đi kèm sẵn.

• Phục vụ công tác bảo trì định kỳ hệ thống đường ống khép kín mà không làm gián đoạn dây chuyền sản xuất.

5. Lợi ích khi sử dụng máy đo lưu lượng PCE TDS 100HSH

• Tiết kiệm chi phí tối đa nhờ tích hợp sẵn cả hai bộ cảm biến M1 và S1 trong cùng một bộ sản phẩm, đo được cả ống nhỏ lẫn ống lớn (15mm đến 720mm).

• Phương pháp đo kẹp ngoài không cần cắt phá ống, lắp đặt nhanh chóng và an toàn tuyệt đối.

• Độ chính xác chuẩn châu Âu (xuất xứ Đức) cùng bộ nhớ 2,000 kết quả giúp tối ưu hóa công tác lập báo cáo kỹ thuật.

6. Bảng thông số kỹ thuật chi tiết

7. Phụ kiện đi kèm chính hãng

Bộ sản phẩm tiêu chuẩn trọn gói khi mua Máy đo lưu lượng chất lỏng bằng siêu âm PCE TDS 100HSH bao gồm:

• 1 x Máy đo lưu lượng siêu âm PCE-TDS 100H (Model TDS 100HSH)

• 2 x Cảm biến TDS-M1

• 2 x Cảm biến TDS-S1

• 4 x Kẹp quai Velcro cố định ống

• 3 x Pin sạc AAA Ni-H

• 1 x Bộ sạc pin chính hãng

• 1 x Hộp đựng gel siêu âm

• 1 x Thước cuộn đo chiều dài

• 1 x Hộp đựng bảo vệ chống sốc chuyên dụng

• 1 x Hướng dẫn sử dụng

8. Hướng dẫn sử dụng cơ bản thiết bị

1. Chuẩn bị và cài đặt: Sạc đầy pin (khoảng 10 giờ sử dụng liên tục), lắp pin AAA Ni-H và bật nguồn máy. Nhập các thông số kỹ thuật đường ống và chọn loại chất lỏng cần đo vào hệ thống.

2. Chọn cảm biến phù hợp: Lựa chọn cặp cảm biến TDS-M1 (cho ống lớn) hoặc TDS-S1 (cho ống nhỏ từ 15-108mm) tùy thuộc vào kích thước thực tế của đường ống.

3. Bôi gel và cố định cảm biến: Làm sạch bề mặt ngoài ống, thoa một lớp gel siêu âm lên mặt đáy cảm biến để tối ưu hóa việc truyền sóng. Gắn cảm biến lên thành ống theo khoảng cách do máy tính toán và cố định chắc chắn bằng dây Velcro.

4. Đo đạc và lưu trữ: Quan sát thông số lưu lượng hiển thị trên màn hình 4 x 16 LCD. Kích hoạt tính năng ghi nhớ để lưu trữ tới 2,000 giá trị hoặc kết nối qua cổng RS-232C để trích xuất dữ liệu khi cần thiết.

9. Vì sao nên chọn máy đo lưu lượng PCE TDS 100HSH

• Sản phẩm chính hãng chất lượng cao từ Đức, mang lại độ bền vượt trội và độ chính xác đo lường hàng đầu thế giới.

• Thiết kế trọn gói vô cùng kinh tế với đầy đủ cả hai loại cảm biến M1 và S1, đáp ứng linh hoạt mọi kích thước ống từ 15mm đến 720mm.

• Chính sách bảo hành chính hãng 12 Tháng cùng bộ phụ kiện đồng bộ đầy đủ sẵn sàng sử dụng ngay.
