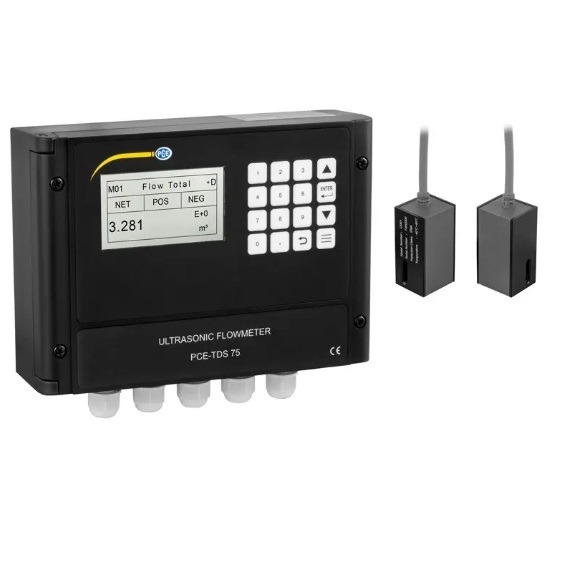

Máy đo lưu lượng bằng sóng siêu âm PCE TDS 75-ICA (± 0,03~± 5 m/s; chứng chỉ ISO)

1. Giới thiệu tổng quan sản phẩm máy đo lưu lượng PCE TDS 75-ICA

Máy đo lưu lượng bằng sóng siêu âm PCE TDS 75-ICA (± 0,03~± 5 m/s; chứng chỉ ISO) là thiết bị đo lường kỹ thuật số dạng gắn tường cao cấp, tích hợp sẵn chứng nhận kiểm định chất lượng quốc tế, chuyên dùng để giám sát lưu lượng dòng chảy chất lỏng trong đường ống kín mà không cần cắt phá ống. Với model TDS 75-ICA, thiết bị mang lại phương pháp đo lường liên tục, độ tin cậy pháp lý cao và tích hợp nhiều cổng truyền thông công nghiệp. Sản phẩm mang thương hiệu uy tín PCE, xuất xứ Trung Quốc và đi kèm chế độ bảo hành 12 Tháng.

2. Đặc điểm nổi bật của thiết bị

• Khả năng tương thích với đường ống rộng từ 25 ... 1200 mm (1 ... 48 in), đáp ứng hầu hết các hệ thống đường ống công nghiệp phổ biến.

• Độ bền vượt trội với cảm biến đạt chuẩn IP 68 (hoạt động tốt trong môi trường ngập nước hoặc ẩm ướt) và máy chính đạt chuẩn IP 65.

• Hệ thống đầu ra phong phú tích hợp sẵn: Đầu ra tương tự 0/4 ... 20 mA, đầu ra xung 0 ... 9999 Hz OCT và đầu ra rơ le.

• Giao diện truyền thông kép RS232 & RS485 hỗ trợ kết nối hệ thống SCADA hoặc truyền dữ liệu từ xa dễ dàng.

• Đi kèm chứng chỉ hiệu chuẩn ISO minh bạch, đáp ứng các tiêu chuẩn quản lý chất lượng khắt khe tại nhà máy.

3. Thông số kỹ thuật cốt lõi

Các thông số kỹ thuật chi tiết của thiết bị bao gồm:

• Hãng sản xuất: PCE

• Model: TDS 75-ICA

• Bảo hành: 12 Tháng

• Xuất xứ: Trung Quốc

• Dải đo vận tốc: ± 0,03 ... ± 5 m / s (± 0,09 ... ± 16 ft / s)

• Độ chính xác: ± 1% giá trị đo được

• Độ lặp lại: 0,2%

• Đường ống hỗ trợ: 25 ... 1200 mm (1 ... 48 in)



• Đầu ra tương tự: 0/4 ... 20 mA (tải tối đa 750 Ω)



• Đầu ra xung: 0 ... 9999 Hz OCT (giới hạn tần số có thể điều chỉnh)



• Đầu ra rơ le: 1 A ở 125V AC, 2 A ở 30V DC (tần số tối đa 1 Hz)



• Giao diện truyền thông: RS232 & RS485



• Nguồn cấp: 10 ... 36V DC (Công suất tiêu thụ: 1 A)



• Màn hình hiển thị: LCD, 256 x 128 pixel, có đèn nền



• Điều kiện môi trường máy chính: -40 ... 60 ° C; 0 ... 99% RH không ngưng tụ

• Điều kiện môi trường cảm biến: -40 ... 80 ° C; 0 ... 99% RH không ngưng tụ

• Vật liệu vỏ máy chính: PC / ABS

• Lớp bảo vệ: Máy chính IP 65 | Cảm biến IP 68

• Chiều dài cáp kết nối: 9 m / 30 ft

• Kích thước máy chính: 16 x 23 x 28 cm / 6,3 x 9,1 x 11 in

• Trọng lượng: 3,2 kg / 7,1 lbs

4. Ứng dụng thực tế trong công nghiệp và hạ tầng

• Giám sát và quản lý lưu lượng nước sạch, nước thô trong các nhà máy cấp nước yêu cầu chứng nhận ISO.

• Theo dõi dòng chảy trong hệ thống xử lý nước thải, nhà máy hóa chất và các quy trình sản xuất công nghiệp khép kín.

• Tích hợp vào hệ thống điều khiển tự động hóa nhà máy thông qua cổng RS485 và dòng tín hiệu 4-20mA.

• Lắp đặt cố định tại các trạm bơm, hệ thống ống dẫn dung dịch kỹ thuật đòi hỏi đo đạc liên tục 24/7 với hồ sơ kiểm định minh bạch.

5. Lợi ích khi sử dụng máy đo lưu lượng PCE TDS 75-ICA

• Đảm bảo tính pháp lý và độ chính xác tuyệt đối trong các cuộc đánh giá tiêu chuẩn chất lượng nhờ đi kèm chứng chỉ hiệu chuẩn ISO.

• Giải pháp lắp đặt cố định lâu dài với độ bền cao (Cảm biến IP68 chống nước tuyệt đối, vỏ máy IP65).

• Tích hợp đầy đủ các chuẩn tín hiệu công nghiệp giúp dễ dàng kết nối với PLC, biến tần hoặc hệ thống giám sát trung tâm.

6. Bảng thông số kỹ thuật chi tiết

7. Phụ kiện đi kèm chính hãng

Bộ sản phẩm tiêu chuẩn trọn gói khi mua Máy đo lưu lượng bằng sóng siêu âm PCE TDS 75-ICA bao gồm:

• 1 x Máy đo lưu lượng bằng sóng siêu âm PCE-TDS 75 (Model TDS 75-ICA)

• 2 x Cảm biến lưu lượng siêu âm (đạt chuẩn IP68 kèm cáp dài 9m)

• 1 x Bộ gắn tường chuyên dụng

• 2 x Kẹp ống cố định cảm biến

• 1 x Hướng dẫn sử dụng chi tiết

• 1 x Chứng chỉ hiệu chuẩn ISO chính hãng

8. Hướng dẫn sử dụng cơ bản thiết bị

1. Lắp đặt phần cứng: Gắn bộ điều khiển trung tâm PCE-TDS 75-ICA lên tường bằng bộ gắn tường đi kèm tại vị trí khô ráo, thuận tiện cấp nguồn (10-36V DC).

2. Gắn cảm biến lên ống: Vệ sinh sạch sẽ bề mặt ngoài đường ống (đường kính 25-1200mm). Thoa gel siêu âm và cố định 2 cảm biến (IP68) lên thành ống theo đúng khoảng cách cấu hình bằng kẹp ống đi kèm.

3. Cấu hình thông số: Kết nối nguồn điện, cài đặt các thông số đường ống (đường kính, độ dày thành ống, vật liệu ống) trực tiếp trên màn hình LCD của thiết bị.

4. Vận hành và truyền dữ liệu: Theo dõi lưu lượng hiển thị trực tiếp trên màn hình hoặc nhận tín hiệu thông qua đầu ra 4-20mA, rơ le hoặc cổng RS485 kết nối với hệ thống điều khiển trung tâm.

9. Vì sao nên chọn máy đo lưu lượng PCE TDS 75-ICA

• Sản phẩm chính hãng từ thương hiệu PCE, đi kèm chứng chỉ ISO sẵn sàng phục vụ cho các tiêu chuẩn kiểm định khắt khe nhất tại doanh nghiệp.

• Cấu hình mạnh mẽ với cảm biến IP68 ngâm nước, cổng truyền thông kép RS232/RS485 và đa dạng ngõ ra điều khiển.

• Chính sách bảo hành chính hãng 12 Tháng giúp doanh nghiệp hoàn toàn yên tâm khai thác lâu dài.
