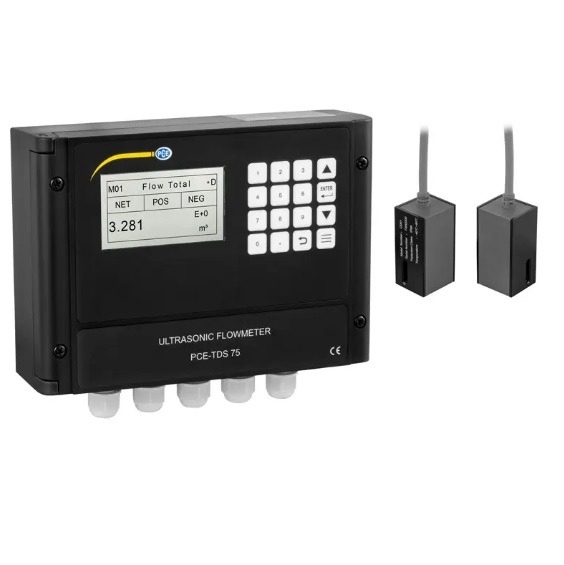

Máy đo lưu lượng bằng sóng siêu âm PCE TDS 75 (± 0,03~± 5 m/s)

1. Giới thiệu tổng quan sản phẩm máy đo lưu lượng PCE TDS 75

Máy đo lưu lượng bằng sóng siêu âm PCE TDS 75 (± 0,03~± 5 m/s) là thiết bị đo lường kỹ thuật số dạng gắn tường chuyên dụng, ứng dụng công nghệ siêu âm tiên tiến để đo lưu lượng chất lỏng trong đường ống kín mà không cần cắt phá ống. Với model TDS 75, thiết bị mang lại giải pháp giám sát dòng chảy liên tục, độ bền cơ học cao và tích hợp nhiều cổng truyền thông công nghiệp. Sản phẩm mang thương hiệu uy tín PCE, xuất xứ Trung Quốc và đi kèm chế độ bảo hành 12 Tháng.

2. Đặc điểm nổi bật của thiết bị

• Khả năng tương thích với đường ống rộng từ 25 ... 1200 mm (1 ... 48 in), đáp ứng hầu hết các hệ thống đường ống công nghiệp phổ biến.

• Độ bền vượt trội với cảm biến đạt chuẩn IP 68 (hoạt động tốt trong môi trường ngập nước hoặc ẩm ướt) và máy chính đạt chuẩn IP 65.

• Hệ thống đầu ra phong phú tích hợp sẵn: Đầu ra tương tự 0/4 ... 20 mA, đầu ra xung 0 ... 9999 Hz OCT và đầu ra rơ le.

• Giao diện truyền thông kép RS232 & RS485 hỗ trợ kết nối hệ thống SCADA hoặc truyền dữ liệu từ xa dễ dàng.

• Màn hình hiển thị lớn dạng LCD, 256 x 128 pixel, có đèn nền giúp quan sát rõ ràng trong mọi điều kiện ánh sáng.

3. Thông số kỹ thuật cốt lõi

Các thông số kỹ thuật chi tiết của thiết bị bao gồm:

• Hãng sản xuất: PCE

• Model: TDS 75

• Bảo hành: 12 Tháng

• Xuất xứ: Trung Quốc

• Dải đo vận tốc: ± 0,03 ... ± 5 m / s (± 0,09 ... ± 16 ft / s)

• Độ chính xác: ± 1% giá trị đo được

• Độ lặp lại: 0,2%

• Đường ống hỗ trợ: 25 ... 1200 mm (1 ... 48 in)

• Đầu ra tương tự: 0/4 ... 20 mA (tải tối đa 750 Ω)

• Đầu ra xung: 0 ... 9999 Hz OCT (giới hạn tần số có thể điều chỉnh)

• Đầu ra rơ le: 1 A ở 125V AC, 2 A ở 30V DC (tần số tối đa 1 Hz)

• Giao diện truyền thông: RS232 & RS485

• Nguồn cấp: 10 ... 36V DC (Công suất tiêu thụ: 1 A)

• Màn hình hiển thị: LCD, 256 x 128 pixel, có đèn nền

• Điều kiện môi trường máy chính: -40 ... 60 ° C; 0 ... 99% RH không ngưng tụ

• Điều kiện môi trường cảm biến: -40 ... 80 ° C; 0 ... 99% RH không ngưng tụ

• Vật liệu vỏ máy chính: PC / ABS

• Lớp bảo vệ: Máy chính IP 65 | Cảm biến IP 68

• Chiều dài cáp kết nối: 9 m / 30 ft

• Kích thước máy chính: 16 x 23 x 28 cm / 6,3 x 9,1 x 11 in

• Trọng lượng: 3,2 kg / 7,1 lbs

4. Ứng dụng thực tế trong công nghiệp và hạ tầng

• Giám sát và quản lý lưu lượng nước sạch, nước thô trong các nhà máy cấp nước thành phố và khu công nghiệp.

• Theo dõi dòng chảy trong hệ thống xử lý nước thải, nhà máy hóa chất và các quy trình sản xuất công nghiệp khép kín.

• Tích hợp vào hệ thống điều khiển tự động hóa nhà máy thông qua cổng RS485 và dòng tín hiệu 4-20mA.

• Lắp đặt cố định tại các trạm bơm, hệ thống ống dẫn dầu, dung dịch làm mát HVAC đòi hỏi đo đạc liên tục 24/7.

5. Lợi ích khi sử dụng máy đo lưu lượng PCE TDS 75

• Giải pháp lắp đặt cố định lâu dài với độ bền cao (Cảm biến IP68 chống nước tuyệt đối, vỏ máy IP65 chống bụi/nước).

• Tích hợp đầy đủ các chuẩn tín hiệu công nghiệp giúp dễ dàng kết nối với PLC, biến tần hoặc hệ thống giám sát trung tâm.

• Phương pháp đo siêu âm kẹp ngoài không làm gián đoạn dòng chảy, không gây sụt áp và tiết kiệm chi phí bảo trì đường ống.

6. Bảng thông số kỹ thuật chi tiết

7. Phụ kiện đi kèm chính hãng

Bộ sản phẩm tiêu chuẩn trọn gói khi mua Máy đo lưu lượng bằng sóng siêu âm PCE TDS 75 bao gồm:

• 1 x Máy đo lưu lượng bằng sóng siêu âm PCE-TDS 75 (Thiết bị chính)

• 2 x Cảm biến lưu lượng siêu âm (đạt chuẩn IP68 kèm cáp dài 9m)

• 1 x Bộ gắn tường chuyên dụng

• 2 x Kẹp ống cố định cảm biến

• 1 x Hướng dẫn sử dụng chi tiết

8. Hướng dẫn sử dụng cơ bản thiết bị

1. Lắp đặt phần cứng: Gắn bộ điều khiển trung tâm PCE-TDS 75 lên tường bằng bộ gắn tường đi kèm tại vị trí khô ráo, thuận tiện cấp nguồn (10-36V DC).

2. Gắn cảm biến lên ống: Vệ sinh sạch sẽ bề mặt ngoài đường ống (đường kính 25-1200mm). Thoa gel siêu âm và cố định 2 cảm biến (IP68) lên thành ống theo đúng khoảng cách cấu hình bằng kẹp ống đi kèm.

3. Cấu hình thông số: Kết nối nguồn điện, cài đặt các thông số đường ống (đường kính, độ dày thành ống, vật liệu ống) trực tiếp trên màn hình LCD của thiết bị.

4. Vận hành và truyền dữ liệu: Theo dõi lưu lượng hiển thị trực tiếp trên màn hình hoặc nhận tín hiệu thông qua đầu ra 4-20mA, rơ le hoặc cổng RS485 kết nối với hệ thống điều khiển trung tâm.

9. Vì sao nên chọn máy đo lưu lượng PCE TDS 75

• Sản phẩm chính hãng từ thương hiệu PCE, chuyên thiết kế cho các hệ thống đo đạc cố định công nghiệp nặng.

• Cấu hình mạnh mẽ với cảm biến IP68 ngâm nước, cổng truyền thông kép RS232/RS485 và đa dạng ngõ ra điều khiển.

• Chính sách bảo hành chính hãng 12 Tháng cùng độ bền vận hành lâu dài giúp tối ưu hóa chi phí đầu tư hạ tầng.
