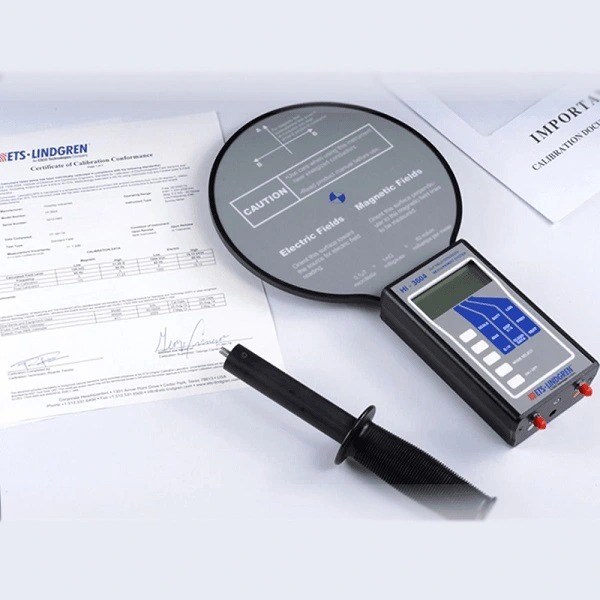

⚙️ Thông tin chung về thiết bị đo điện từ trường HI-3604
-
Model: HI-3604
-
Hãng sản xuất: ETS-LINDGREN
-
Xuất xứ: Mỹ
-
Tần số hoạt động: 30 – 2000 Hz
-
Màn hình hiển thị: LCD tùy chỉnh
-
Ứng dụng: Lý tưởng cho các khảo sát thực địa, nghiên cứu môi trường điện từ, đánh giá cường độ trường 50/60 Hz.
🔬 Đặc điểm nổi bật của HI-3604 ETS-LINDGREN
1. Đo điện trường và từ trường tần số thấp chính xác
HI-3604 được thiết kế để đánh giá cả điện trường (E-field) và từ trường (H-field) liên quan đến đường dây điện, thiết bị vận hành bằng dòng điện xoay chiều 50/60 Hz.
Thiết bị cung cấp phép đo RMS (True RMS), đảm bảo độ chính xác cao kể cả khi gặp dạng sóng phức tạp.
2. Hiển thị LCD trực quan và dễ sử dụng
Màn hình LCD hiển thị điện trường theo V/m và từ trường theo Gauss, Tesla hoặc A/m.
Biểu đồ thanh analog hỗ trợ người dùng nhanh chóng xác định hướng trường cực đại và “điểm nóng” trong môi trường đo.
3. Tự động dải đo và lưu dữ liệu thông minh
-
Tự động chuyển dải và hiệu chỉnh 0.
-
Bộ nhớ tích hợp lưu đến 112 giá trị đo.
-
Giao diện thân thiện, bảng điều khiển phím màng kín phù hợp cho khảo sát ngoài trời.
4. Kết nối linh hoạt
-
Hỗ trợ RS-232 truyền dữ liệu qua cáp quang đến PC hoặc laptop.
-
Tương thích với bộ điều khiển từ xa HI-3616 (tùy chọn).
-
Giắc đầu ra dạng sóng cho phép phân tích và đánh giá tín hiệu thực tế.
⚡ Nguyên lý hoạt động
Đo điện trường
Cảm biến dòng dịch chuyển gồm hai đĩa dẫn điện mỏng, khi đặt trong điện trường sẽ tạo ra dòng điện tỉ lệ với cường độ điện trường. Công nghệ này cho phép đáp ứng tần số phẳng và đo chính xác các trường có hàm lượng sóng hài cao.
Đo từ trường
Một cuộn dây nhiều vòng bao quanh đĩa cảm biến sẽ tạo ra điện áp cảm ứng tỷ lệ với cường độ từ trường.
Mạch bù điện tử của HI-3604 giúp đáp ứng tần số ổn định trong dải 30–2000 Hz, đảm bảo kết quả chính xác trong các môi trường phức tạp.
📊 Thông số kỹ thuật thiết bị đo điện từ trường HI-3604
| Thông số | Giá trị |
|---|---|
| Thang tần số | 30 – 2000 Hz |
| Hiển thị giá trị đo | RMS (True RMS) |
| Độ đáp ứng tần số | ±0,5 dB (50–1000 Hz); ±2,0 dB (30–2000 Hz) |
| Thang đo từ trường | 0,2 mG – 20 G |
| Thang đo điện trường | 1 V/m – 200 kV/m |
| Số liệu lưu trữ | 112 lần đo |
| Đơn vị hiển thị | mG, G, V/m, kV/m |
| Giao tiếp dữ liệu | RS-232 cáp quang |
| Chức năng đo | 1 hướng |
| Nguồn ra | Cho bộ điều khiển từ xa và truyền dữ liệu |
| Phụ kiện tiêu chuẩn | Vali đựng, sách hướng dẫn sử dụng |
🧷 Ứng dụng thực tế của HI-3604 ETS-LINDGREN
-
Đánh giá điện từ trường tại khu dân cư, văn phòng, bệnh viện, trường học.
-
Kiểm tra độ an toàn điện từ trường xung quanh đường dây tải điện.
-
Phân tích ảnh hưởng của thiết bị điện công nghiệp đến môi trường.
-
Phục vụ nghiên cứu, giảng dạy và khảo sát môi trường điện từ.
