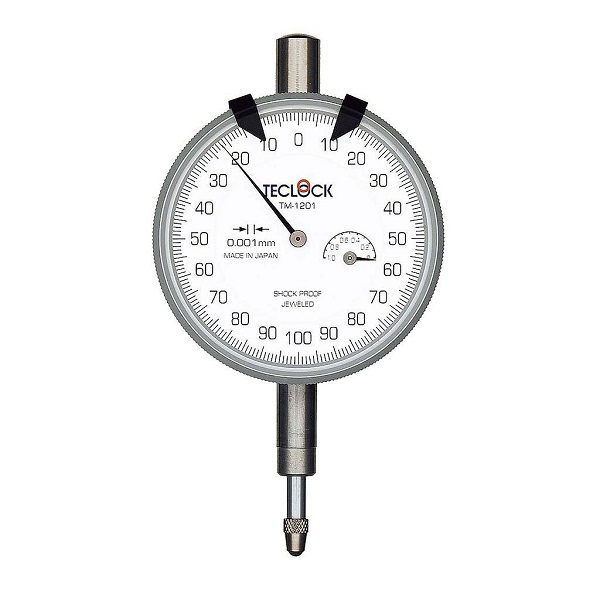

Đồng Hồ So TECLOCK TM-1201

1. Tổng quan về đồng hồ so TECLOCK TM-1201

TECLOCK TM-1201 là dòng đồng hồ so cơ khí loại ngắn (Short Stroke Dial Indicator) được thiết kế đặc biệt cho các ứng dụng đo lường yêu cầu độ phân giải siêu cao lên đến 0.001mm. Được sản xuất trực tiếp tại Nhật Bản, model này thừa hưởng quy trình chế tạo cơ khí chính xác hàng đầu thế giới của hãng TECLOCK. Thiết bị hoạt động dựa trên hệ thống bánh răng cơ khí có độ ăn khớp tuyệt đối, chuyển đổi dịch chuyển tuyến tính của trục đo thành chuyển động quay của kim chỉ thị trên mặt số một cách mượt mà và không có độ trễ lớn.

Với cấu trúc khung vỏ chắc chắn bằng kim loại chống gỉ, mặt kính chống xước có độ trong suốt cao và khả năng chống bám bụi tốt, TECLOCK TM-1201 vận hành ổn định trong cả môi trường phòng thí nghiệm lẫn điều kiện nhà xưởng sản xuất công nghiệp.

2. Đặc điểm và công nghệ nổi bật của TECLOCK TM-1201

2.1. Độ phân giải siêu cao và sai số cực thấp

Thiết bị sở hữu dải đo trong phạm vi 1mm, rất phù hợp cho các ứng dụng đo so sánh hoặc kiểm tra độ đảo của các chi tiết cơ khí có biên độ lệch nhỏ. Điểm vượt trội của TM-1201 chính là độ chia (độ phân giải) đạt 0.001mm (1 micromet). Sai số toàn dải cực nhỏ chỉ $\pm$0.005mm, kết hợp với độ trễ (Hysteresis) giới hạn ở mức 0.003mm. Các thông số này đảm bảo kết quả đo có tính lặp lại cao, giúp kỹ sư phát hiện ra những sai lệch dù là nhỏ nhất trên bề mặt chi tiết.

2.2. Lực đo tối ưu bảo vệ bề mặt mẫu

Trong đo lường chính xác, lực ấn của đầu đo lên bề mặt chi tiết có thể gây ra sai số do biến dạng đàn hồi, đặc biệt là với các vật liệu mềm hoặc chi tiết mỏng. Đồng hồ so TECLOCK TM-1201 có lực đo giới hạn ở mức $\leq$ 1.5N. Lực ép vừa đủ này giúp đầu đo luôn tiếp xúc ổn định với bề mặt cần đo nhưng không làm tổn hại hay trầy xước bề mặt chi tiết gia công.

2.3. Đường kính trục tiêu chuẩn và kiểu lưng vấu lồi

Model này có đường kính trục lắp (Stem diameter) là Ø8mm, đây là kích thước tiêu chuẩn phổ biến trên toàn cầu. Nhờ đó, người dùng dễ dàng lắp đặt thiết bị vào các loại chân đế từ tính, đồ gá vạn năng hoặc các hệ thống kiểm tra tự động mà không cần bộ chuyển đổi. Thiết kế kiểu lưng vấu lồi (Lug back) phía sau giúp tăng cường độ chắc chắn khi gá đặt cố định trên các bảng gá hoặc thanh đỡ cơ khí.

3. Ứng dụng thực tế của thiết bị

Nhờ độ chính xác cấp micromet, đồng hồ so TECLOCK TM-1201 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp công nghệ cao:

• Gia công cơ khí chính xác: Đo độ đảo vành, độ đảo đồng trục của trục máy, trục khuỷu, các chi tiết quay trong động cơ.

• Chế tạo và sửa chữa khuôn mẫu: Kiểm tra độ phẳng, độ song song giữa các mặt khuôn, độ sâu của các rãnh nhỏ.

• Lắp ráp máy móc: Cân chỉnh độ đồng phẳng của băng máy, kiểm tra độ vuông góc khi lắp ráp các trục dẫn hướng tuyến tính.

• Phòng QC/QA: Sử dụng làm thiết bị chuẩn để đo so sánh, kiểm tra kích thước sản phẩm hàng loạt theo dưỡng mẫu.

4. Lợi ích khi sử dụng đồng hồ so TECLOCK TM-1201

• Nâng cao chất lượng sản phẩm: Phát hiện sớm các sai sót hình học trong quá trình gia công, giảm thiểu tỷ lệ hàng lỗi (NG) trong nhà máy.

• Tiết kiệm thời gian hiệu chỉnh: Cơ cấu cơ khí nhạy bén giúp kỹ thuật viên đọc kết quả nhanh chóng, tối ưu hóa quy trình gá đặt và cân chỉnh máy móc.

• Độ bền bỉ theo thời gian: Linh kiện bên trong được chế tạo từ vật liệu chống mài mòn cao, giữ được độ chính xác lâu dài, giảm tần suất và chi phí hiệu chuẩn định kỳ.

• Tính cơ động cao: Với trọng lượng chỉ 170g, thiết bị cực kỳ gọn nhẹ, dễ dàng di chuyển và thao tác ở nhiều vị trí đo khó tiếp cận trong nhà xưởng.

5. Thông số kỹ thuật chi tiết

6. Phụ kiện đi kèm và hướng dẫn sử dụng cơ bản

6.1. Phụ kiện đi kèm

• Hộp đựng bảo vệ chuyên dụng chống va đập bằng nhựa đúc cứng.

• Sách hướng dẫn sử dụng từ nhà sản xuất TECLOCK.

• Chứng nhận kiểm tra chất lượng của hãng (Factory Inspection Certificate).

6.2. Hướng dẫn sử dụng cơ bản

1. Kiểm tra trước khi đo: Lau sạch trục đo và đầu đo bằng vải mềm khô. Ấn nhẹ trục đo xem kim có chuyển động mượt mà và tự động trả về vị trí ban đầu hay không.

2. Gá đặt thiết bị: Cố định trục gá Ø8mm hoặc phần vấu lồi phía sau vào chân đế từ hoặc đồ gá. Đảm bảo lực kẹp vừa đủ, không kẹp quá chặt làm kẹt trục đo bên trong.

3. Thiết lập điểm 0: Cho đầu đo tiếp xúc với bề mặt chuẩn hoặc dưỡng mẫu, ấn nhẹ trục đo xuống một khoảng nhỏ (khoảng 0.1 - 0.2mm) để tạo lực căng ban đầu. Xoay vòng bezel bên ngoài để kim lớn trùng với vạch số 0 trên mặt đồng hồ.

4. Tiến hành đo: Di chuyển chi tiết cần đo hoặc di chuyển đầu đo trên bề mặt chi tiết. Đọc giá trị chênh lệch (dương hoặc âm) dựa trên vị trí kim chỉ thị so với vạch số 0 ban đầu.

Lưu ý bảo quản: Không tra các loại dầu nhớt thông thường vào trục đo vì dễ gây bám bụi bẩn làm kẹt cơ cấu bên trong. Sau khi sử dụng, cất thiết bị vào hộp bảo quản ở nơi khô ráo, tránh môi trường có độ ẩm cao hoặc nguồn nhiệt trực tiếp.

7. Vì sao nên chọn đồng hồ so TECLOCK TM-1201?

Thị trường hiện nay có rất nhiều dòng đồng hồ so, tuy nhiên TECLOCK TM-1201 luôn là sự lựa chọn ưu tiên của các doanh nghiệp B2B nhờ vào:

• Nguồn gốc rõ ràng: Sản phẩm "Made in Japan" luôn mang đến sự an tâm tuyệt đối về dung sai vật liệu và độ chính xác cơ khí.

• Chi phí đầu tư hợp lý: So với các dòng đồng hồ so điện tử có cùng độ phân giải 1 micromet, dòng cơ khí TM-1201 có giá thành tối ưu hơn, không lo hết pin và có tuổi thọ bo mạch.

• Tính ổn định cao: Không bị ảnh hưởng bởi nhiễu từ trường hoặc sóng điện từ trong môi trường nhà xưởng công nghiệp nặng.
